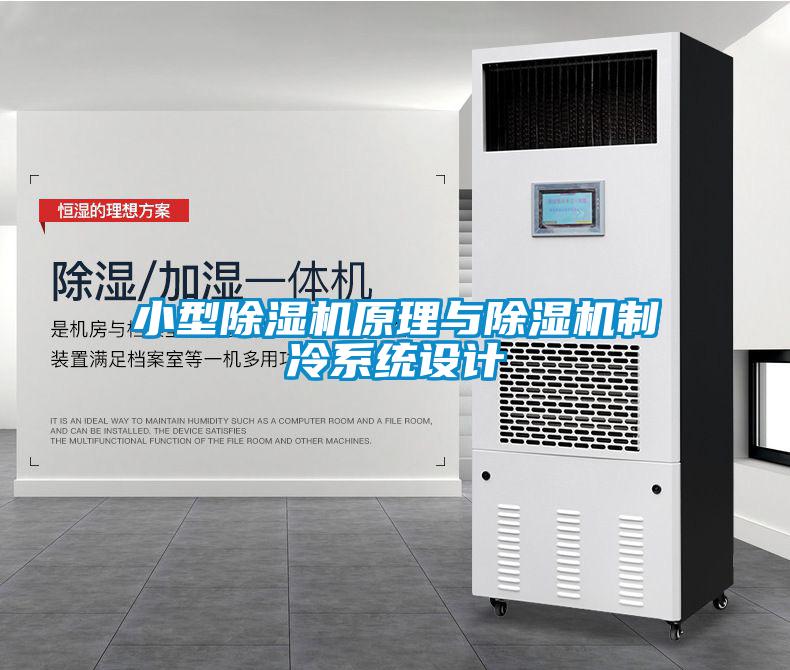

小型除濕機原理與除濕機制冷系統設計
一、原理介紹：
家用小型除濕機，一般采用的是冷凍除濕原理，冷凍除濕類的代表為冷凍除濕機，現有的冷凍除濕機結構如圖：
主要部件為：壓縮機、冷凝器、蒸發器、毛細管、風機、風道外殼等。濕空氣進入除濕機后，在蒸發器中冷卻至露點溫度以下，并凝結出液態水，實現對空氣的除濕，接著空氣經過冷凝器加熱后返回室內。其中調節經過冷凝器空氣的比例，可以在保證除濕功能的基礎上調節返回室內空氣的溫度。
冷凍除濕法的優點顯而易見，根據制冷系統的大小，可以適應不同場合的
除濕需求。從家庭、辦公室等小空間，到工廠、貨倉等大空間，冷凍除濕都能
適用。同時冷凍除濕法還有除濕快速、結構簡單、能源利用率高等優點。其缺
點主要是制冷系統的共有缺點，最突出的是不能應用于低露點的除濕場合，并且在部分工況下能耗較高等。此外冷凍除濕法會產生額外的熱量，當冷凍除濕機在室內時,會使室內溫度升高。
二、小型除濕機制冷系統設計：
01、壓縮機與熱力計算：
需要設計一套1HP的小型除濕機，我們選擇海立的1HP壓縮機，參數如下：
工況運行條件：
我們按照該工況條件，進行制冷系統的熱力計算：
通過以上的計算，我們能夠得到制冷劑流量、冷凝器熱負荷，干度、管徑等參數，為后續的設計提供基礎的參數。
02、兩器的設計：
我們采用翅片式換熱器，方法是先用Excel進行初步計算，然后輸入到Coildesigner或者EVAP-COND軟件進行仿真和計算，驗證我們的設計結果。
以下為Excel的初步設計：
蒸發器設計參數：
冷凝器設計參數：
把計算結果參數輸入到Coildesigner去，進行計算和仿真。
蒸發器仿真計算結果:
Excel理論計算出來的制冷量為2.7KW，我們設計的翅片式蒸發器為2.85KW，滿足設計需求。
管道仿真圖：
冷凝器仿真計算結果:
Excel理論計算出來的制冷量為3.55KW，我們設計的翅片式蒸發器為3.69KW，滿足設計需求。
管道仿真圖：
03、其他的設計：
我們可以選擇電子膨脹閥或者毛細管作為節流機構，本項目我們采用毛細管，我們采用《小型制冷裝置毛細管計算》的小程序：
通過該小程序，直接計算出毛細管的長度：
建議采用內徑1.4mm，長度約780mm的毛細管規格。
關于充注多少制冷劑，我們可以采用《小型制冷裝置充注量計算小程序》：
輸入相關參數，得到計算結果;
最后的計算結果：制冷劑充注量為820g左右。
三、小型除濕機結構設計與3D模型：
我們特地為本設計繪制了3D模型，效果如下：
